Y型過濾器
發表時間：2019-05-22 21:16:21
概述：

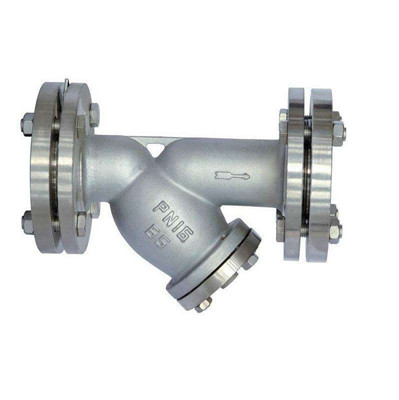

產品介紹：
Y型過濾器是輸送介質的管道系列不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。該過濾器具有結構先進，阻力小，排污方便等特點。適用介質可為水，油、氣。可按用戶要求制作濾網，其外型基本相同（Y型），內部件全部采用不銹鋼，堅固耐用。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。該過濾器體形小、濾眼細、阻力小、效果高、安裝檢修方便、成本低、并排污時間短。
一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-300目/cm2。
適用范圍：
Y型過濾器具有結構先進，阻力小，排污方便等特點。
其主要適用的物料有：
1、 化工、石油化工生產中的弱腐蝕性物料，如：水、氨、油品、烴類等；
2、 化工生產的腐蝕性物料，如燒堿、純堿、濃稀硫酸、碳酸、醋酸、酯酸等；
3、 制冷中的低溫物料，如：液甲烷、液氨、液氧及各種制冷劑；
4、 輕工食品、制藥生產中有衛生要求的物料，如：啤酒、飲料、乳制品、糧漿醫藥用品等；

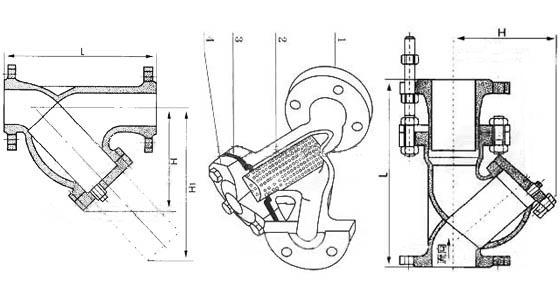

產品結構：
技術參數 ：
| 殼體材質 | 黃銅 | 碳鋼 | 不銹鋼 |
| 公稱通徑 | 15～500mm | ||
| 濾框濾網材質 | 不銹鋼 | ||
| 密封件材質 | 耐油石棉、丁腈橡膠、聚四氟乙烯 | ||
| 工作溫度（℃） | -30~380 | -80~425 | -80~450 |
| 公稱壓力（MPa） | 1.6~10（150Lb~600Lb） | ||
| 過濾精度（目/in） | 10~300 | ||

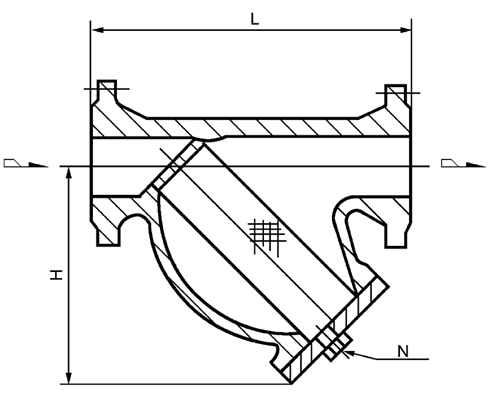

外形尺寸 ：
| DN | "英寸 | L | H | H1 | 參考重量kg |
| 15 | 1/2 | 125 | 70 | 150 | 2 |
| 20 | 3/4 | 145 | 70 | 150 | 3 |
| 25 | 1 | 160 | 80 | 160 | 3.8 |
| 32 | 1 1/4 | 180 | 90 | 180 | 6 |
| 40 | 1 1/2 | 200 | 100 | 240 | 7.2 |
| 50 | 2 | 220 | 130 | 250 | 10 |
| 65 | 2 1/2 | 260 | 165 | 350 | 17 |
| 80 | 3 | 280 | 195 | 390 | 20 |
| 100 | 4 | 320 | 230 | 450 | 32 |
| 125 | 5 | 350 | 300 | 520 | 53 |
| 150 | 6 | 380 | 335 | 580 | 66 |
| 200 | 8 | 495 | 420 | 690 | 110 |
| 250 | 10 | 595 | 500 | 800 | 165 |
| 300 | 12 | 640 | 580 | 950 | 225 |
| 350 | 14 | 700 | 640 | 1150 | 312 |
| 400 | 16 | 800 | 700 | 1360 | 500 |
| 450 | 18 | 850 | 790 | 1480 | 700 |
| 500 | 20 | 900 | 875 | 1650 | 900 |
分類說明：
本過濾器有殼體、排污蓋、濾芯、濾網等組成。網眼總面積是入口管首截面積的3-4倍。
用于管道清除輸送介質：熱水、冷水、蒸汽、壓縮空氣各種機械雜質，特別是鍋爐房循環水泵前均需安此產品，為了清除系統中的機械雜質，使設備和管道免受堵塞和磨損，在額定流速下壓損為0.05-0.1米水柱。
用于各種用汽設備：如:蒸汽儀表、疏水閥,壓縮空氣和各類用汽設備前均需安裝。在額定流速下壓損為0.05-0.2米水柱。
油過濾器該產品濾眼密度有多種。例如：64孔、200孔、300孔/Cm2。用于各種輸油管道上一切設備。例如:油泵、油鍋爐前均需安裝，在額定流速下壓損為0.05-0.1米水柱。

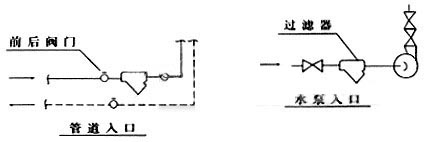

安裝示例：
Y型過濾器維修與保養：
1） Y型過濾器的核心部位是過濾芯件，過濾芯由濾框和不銹鋼鋼絲網組成，不銹鋼鋼絲網屬宜損件，需特別保護；
2） 當工作一段時間后，過濾器濾芯內沉淀了一定的雜質，這時壓力降增大，流速會下降，需及時清除濾芯內的雜質；
3） 清洗雜質時，特別注意過濾器過濾芯上的不銹鋼鋼絲網不能變形或損壞，否則，再裝上去后，過濾后介質的純度達不到設計要求，壓縮機、泵、儀表等設備會遭到破壞；
4） 如發現不銹鋼鋼絲網變形或損壞，需馬上更換。
